Spiral sargılı conta nedir?

Nedir Spiral Yara Contası ?

Spiral sargılı conta, önceden oluşturulmuş bir metal şeridin ve yumuşak bir dolgu malzemesinin alternatif katmanlar halinde birbirine sarılmasıyla yapılan, iki flanş arasındaki boşluğu kapatan esnek bir halka oluşturan yarı metalik bir sızdırmazlık contasıdır. Yaylı metal sargı ve yumuşak dolgu maddesinin birleşimi, contaya basınç değişiklikleri altında hafifçe toparlanma yeteneği verir, bu da çalışma sırasında cıvata yükleri ve sıcaklıklar değişse bile contanın sıkı bir şekilde sızdırmazlığını sağlar.

Bu yapı, spiral sargılı contayı katı metalden veya tamamen yumuşak contadan ayıran şeydir. Yumuşak bir conta tek başına kalıcı olarak sıkışabilir ve sızdırmazlığını kaybedebilir; sert bir metal conta ise genellikle tek başına flanş yüzeyindeki küçük yüzey düzensizliklerine uyum sağlayamaz. İkisinin arasında spiral sargılı bir conta bulunur; bu nedenle borularda, basınçlı kaplarda ve ısı eşanjörlerinde en yaygın olarak belirtilen conta türlerinden biri olmaya devam etmektedir.

Saygın spiral sarımlı conta üreticileri bu contaları, her biri bir sonraki bölümde ele alınan üç ana parça, metal sarma şeridi, dolgu malzemesi ve bir veya daha fazla destek halkası etrafında oluşturur.

Spiral Yara Contası İnşaat: Temel Bileşenler

Her spiral sarımlı conta, küçük bir dizi standart parçadan yapılmıştır, ancak tam malzeme kombinasyonu, işlemesi gereken servis koşullarına göre değişir.

Metal Sarma Şeridi

İnce, önceden şekillendirilmiş bir metal şerit, çoğunlukla paslanmaz çelik, spiral şeklinde sarılır. Bu şerit, contanın cıvata yükündeki ve flanş hareketindeki küçük değişikliklere, sızdırmazlık yüzeyiyle temasını kaybetmeden tepki vermesini sağlayan geri yayı sağlar.

Dolgu Malzemesi

Genellikle grafit veya PTFE olan yumuşak bir dolgu maddesi, metal şeritle dönüşümlü katmanlar halinde sarılır. Dolgu, flanş yüzeyindeki mikroskobik yüzey düzensizliklerini doldurur ve metal sargı uzun vadeli sızdırmazlık yükünü üstlenmeden önce ilk sızdırmazlık sağlar.

Dış ve İç Halkalar

Dış merkezleme halkası, contanın cıvata dairesi içinde doğru konumlandırılmasını sağlar ve sarımı aşırı sıkıştırmadan korur; isteğe bağlı bir iç halka ise radyal destek sağlar ve yüksek basınçlı uygulamalarda bükülmenin önlenmesine yardımcı olur.

Spiral Yara Contası Nasıl Mühür Oluşturur?

Sızdırmazlık performansı, cıvata yükü ile conta sıkışması arasındaki basit mekanik ilişkiden gelir. Flanş cıvataları sıkıldığında, sarım ve dolgu birbirine sıkışarak conta yüzeyi boyunca sıvı yolunu tıkayacak kadar yüksekliğe kadar oturma gerilimi oluşturur.

Bu, tek bir ölçülen testten ziyade genel bir referans modelidir ve gerçek eğri şekli dolgu tipine, sarma yoğunluğuna ve flanş yüzey kaplamasına bağlıdır. Genel ilişki çoğu kurulumda geçerlidir: conta, sızdırmazlık boşluğunu tamamen kapatabileceği noktaya ulaşana kadar cıvata yükü arttıkça oturma gerilimi istikrarlı bir şekilde artar.

Spiral Yara Contaları için Ortak Dolgu Malzemeleri

Dolgu seçimi, sıcaklık aralığını ve kimyasal uyumluluğu doğrudan etkilediği için spiral sarımlı conta seçiminde ilk kararlardan biridir.

Doldurucu Tipine Göre Basınç ve Sıcaklık Değerleri

Dolgu malzemesi spiral sarımlı bir conta için pratik sıcaklık tavanını belirlediğinden, bu genellikle grafit dolgulu spiral sarımlı conta ile PTFE dolgulu spiral sarımlı conta arasında seçim yapmadan önce onaylanması gereken ilk spesifikasyondur.

Grafit, sıcaklık toleransı ile kimyasal direnç arasında pratik bir denge sunan genel endüstriyel hizmet için en yaygın olarak belirtilen dolgu maddesi olmaya devam ederken, seramik ve mika dolgu maddeleri daha yüksek sıcaklıktaki proses ekipmanları için ayrılmıştır.

Spiral Yaralı Contalar için Tipik Basınç Sınıfı Değerleri

Spiral sarımlı contalar standart flanş basınç sınıflarına uyacak şekilde üretilir, dolayısıyla boyutlar ve sargı yoğunluğu ölçeği takıldıkları flanşın sınıf derecesine göre değişir.

Bu rakamlar, ortak flanş sınıfları için yaklaşık oda sıcaklığı referans değerleridir ve tablodaki çubuk yüksekliği, kesin olarak ölçeğe göre çizilmek yerine okunabilirlik amacıyla ölçeklendirilmiştir. İzin verilen gerçek basınç her zaman özel flanş malzemesine, sıcaklığa ve geçerli tasarım koduna bağlıdır.

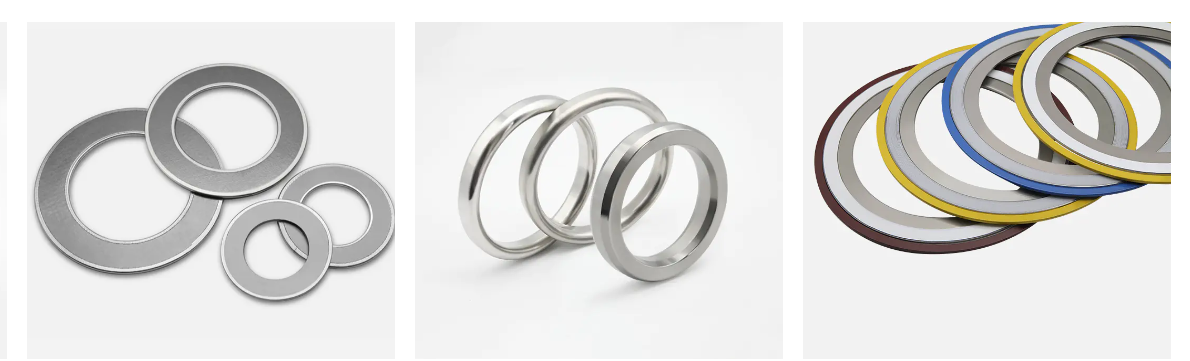

Spiral Yara Contası ve Halka Bağlantı Contası: Temel Farklılıklar

Spiral sargılı contalar ve halka tipi bağlantı veya RTJ contaların her ikisi de yüksek basınçlı borularda yaygındır, ancak farklı şekillerde sızdırmazlık sağlarlar ve farklı durumlara uygundurlar.

Spiral sargılı bir conta genellikle daha iyi sıkıştırma geri kazanımı ve küçük flanş yüzeyi kusurlarına karşı daha fazla tolerans sunarken, tamamen metalik olan bir RTJ contası tipik olarak daha yüksek basınç ve aşırı sıcaklıklarla başa çıkar ancak hassas bir şekilde işlenmiş yivli bir flanş gerektirir ve çıkarıldıktan sonra yeniden kullanılması amaçlanmamıştır.

Endüstrilerde Spiral Yara Contalarının Kullanıldığı Yerler

Basınç toleransı, sıcaklık aralığı ve sıkıştırma geri kazanımının birleşimi, spiral sarımlı contaları çeşitli proses ekipmanı türleri arasında ortak bir seçim haline getirir.

Buhar Boru Hattı Sistemleri

Buhar boru hattı hizmeti için spiral sarımlı bir contanın, hat ısınıp soğurken tekrarlanan termal döngüyü karşılaması gerekir; bu noktada yaylı metal sarım, sıcaklık değişimleri sırasında sıkı bir sızdırmazlık sağlamaya yardımcı olur.

Isı Eşanjörleri

Isı eşanjörü uygulamaları için spiral sargılı conta genellikle belirli bir flanş modeline göre boyutlandırılır ve başlatma ve kapatma döngüleri sırasında hem iç basıncı hem de eşanjör kabuğunun termal genleşmesini tolere etmesi gerekir.

Basınçlı Kaplar

Basınçlı kap kapakları için spiral sargılı bir conta, kap tasarım basıncına ve içerideki proses ortamına göre seçilir ve dolgu malzemesi kimyasal ortama uyacak şekilde seçilir.

Petrokimya ve Proses Boruları

Rafinerilerde ve kimya tesislerinde, spiral sarımlı contalar, boru ağı boyunca flanşlı bağlantılarda kullanılır; burada bir spiral sarımlı conta tedarikçisinden gelen tutarlı üretim kalitesi, büyük kurulumlarda öngörülebilir performansı destekler.

Doğru Spiral Yara Contası Nasıl Belirlenir ve Seçilir

Spiral sarımlı conta üreticilerinin çoğu, dış halka ve dolgu şeridi üzerinde ortak bir renk kodlama kuralını takip eder; bu, contayı sökmeden sarım ve dolgu malzemesinin tanımlanmasını mümkün kılar.

Bir conta seçerken, dış halka malzemesinin flanş ortamıyla eşleştirilmesi ve flanş basınç sınıfına göre doğru iç ve dış çapların onaylanması, standart olmayan herhangi bir flanş modeli için özel spiral sargılı conta talebinin yanı sıra kurulumdan önce yapılması gereken iki kontroldür.

Ningbo Rilson Sızdırmazlık Malzemesi Co., Ltd. Hakkında

Ningbo Rilson Sızdırmazlık Malzemesi Co, Ltd kuruldu 2007 ve Zhejiang Eyaleti, Ningbo'da bulunmaktadır ve geniş bir üretim tesisine sahiptir. 20.000 metrekare . Şirket, sıvı sızdırmazlık sistemlerinin güvenli ve güvenilir şekilde çalıştırılmasına odaklanarak müşterilerin kendi proses koşullarına uygun sızdırmazlık teknolojisini belirlemelerine yardımcı oluyor.

Çoklu üretim hatları, petrol, kimya, enerji, gemi yapımı ve makine imalat sektörlerine yönelik sızdırmazlık contalarının ve ilgili sızdırmazlık malzemelerinin tasarımını ve üretimini desteklemektedir. Endüstriyel conta üreticisi olarak, birincil ürün yelpazesi hem metalik conta hem de yarı metalik formatları kapsayan spiral sarımlı contalar, halka bağlantı contaları, kamm profil contaları, oluklu metal contalar, yalıtım kiti contaları ve asbestsiz contaları içerir.

Pek çok bölgedeki müşterilere spiral sarımlı conta tedarikçisi olarak çalışan şirket, standart kataloğunun yanı sıra OEM spiral sarımlı conta programlarını ve özel spiral sarımlı conta taleplerini de desteklemektedir ve sızdırmazlık ürün yelpazesinde uzun yıllara dayanan üretim deneyiminden yararlanmaktadır.

Şirket, müşteriler, çalışanlar ve daha geniş anlamda sıvı sızdırmazlık endüstrisi için uzun vadeli değer yaratmak amacıyla dürüstlük, hassasiyet, yenilikçilik ve karşılıklı başarı temel ilkeleri etrafında faaliyet göstermektedir.
