Kammprofile Conta ve Spiral Yara Contası: Doğrudan Karşılaştırma
Isı eşanjörleri, soğutucular ve yüksek bütünlüğe sahip kap flanşları gibi kurulu kalınlık kontrolünün, düşük cıvata yük kaybının ve tekrarlanan termal döngü yoluyla istikrarlı performansın en önemli olduğu uygulamalar için, kammprofil conta yapısı genellikle daha güçlü bir teknik seçimdir. Çok çeşitli basınç sınıflarına yayılan genel amaçlı boru hattı, vana ve pompa flanşları için, spiral sarımlı conta daha yaygın olarak belirtilen ve yaygın olarak bulunabilen seçenek olmaya devam etmektedir. Her iki conta ailesi de evrensel olarak üstün değildir. Doğru seçim, flanş yüzeyinin kalitesine, çalışma sıcaklığı aralığına, cıvata yükü stabilite gereksinimlerine ve contanın sızdırmazlığını sağladığı spesifik ekipmana bağlıdır.
Bu kammprofil contası vs spiral yara contası Karşılaştırma, mühendislerin, satın alma ekiplerinin ve bakım planlayıcılarının önlerindeki uygulamaya doğru conta tipini eşleştirebilmeleri için yapısal farklılıklar, sızdırmazlık performansı eğilimleri, kaplama malzemesinin sıcaklık yönetimi, tipik endüstri kullanım modelleri ve pratik bir seçim çerçevesi üzerinden yürür.
- Kammprofile contaları, yumuşak kaplama katmanlarına sahip sağlam oluklu bir metal çekirdek kullanır ve bu onlara daha düşük bir montaj kalınlığı ve azaltılmış sıkıştırma seti sağlar.
- Spiral sarımlı contalar, şekillendirilmiş metal şerit ve dolgu malzemesinin alternatif sargılarını kullanır ve bu da onlara geniş bir flanş tipi yelpazesinde esneklik sağlar.
- Tipik bir kampprofil conta karşılaştırması ısı eşanjörleri için kammprofil tasarımlarına işaret ederken, spiral sarımlı tasarımlar genel boru tesisatı için ortak bir varsayılan olmaya devam ediyor.
- Her iki conta ailesi de çalışma sıcaklığına ve proses sıvısına maruz kalma durumuna bağlı olarak genellikle grafit, PTFE veya mika kaplamalı olarak mevcuttur.
Kammprofil Conta Yapısını Anlamak
A kammprofil contası Bazen endüstride alternatif yazım kamp profili contası kullanılarak anılan, her iki sızdırmazlık yüzeyinde bir dizi ince eşmerkezli oyuk ile işlenmiş, sağlam bir metal çekirdek etrafına inşa edilmiş yarı metalik bir contadır. Bu yivli çekirdek daha sonra, işlenmiş yüzeye yapıştırılmış, mekanik olarak sabitlenmiş veya lamine edilmiş, çoğunlukla grafit, PTFE veya mika olmak üzere ince, yumuşak bir sızdırmazlık katmanıyla kaplanır.
Çekirdek Yapısı ve Yivli Profil
Kamm profil göbeği üzerindeki oluklar, mevcut cıvata yükünü tüm yüzeye eşit şekilde dağıtmak yerine bir dizi dar temas tepe noktası boyunca yoğunlaştırır. Bu yoğunlaştırılmış gerilim modeli, yumuşak kaplama katmanının flanş üzerindeki mikroskobik yüzey düzensizliklerine akmasına izin verirken, alttaki katı çekirdek aşırı sıkıştırmaya direnç gösterir ve boyutsal stabiliteyi korur. Çekirdek yapısal yükü taşıdığından, endüstriyel bir kamm profil contası, daha yumuşak, tamamen metalik olmayan conta tabakasıyla karşılaştırıldığında genellikle daha düşük sıkıştırma ayarı ve zaman içinde daha az gevşeme gösterir.
Sızdırmazlık Katmanı Seçenekleri
Yivli göbeğin üstündeki ince kaplama tabakası aslında flanş yüzeyine temas eden ve sızıntı yollarını mikro düzeyde kapatan tabakadır. Kaplama seçimi büyük ölçüde proses sıvısı ve çalışma sıcaklığı aralığına göre belirlenir; grafit en geniş genel amaçlı pencereyi kaplar, PTFE kimyasal olarak agresif veya aşındırıcı hizmete uygundur ve mika, grafit oksidasyonunun endişe verici hale geldiği daha yüksek sıcaklık uygulamaları için ayrılmıştır.
Spiral Yara Contası Yapısını Anlamak
Spiral sargılı bir conta, önceden oluşturulmuş V şekilli veya W şekilli bir metal şeridin, tipik olarak esnek grafit veya PTFE olan yumuşak bir dolgu şeridi ile birlikte alternatif katmanlar halinde bir mverel etrafına sarılmasıyla oluşturulur. Sonuç, hizmet edeceği flanş tipine ve basınç sınıfına bağlı olarak daha sonra bir iç halka, bir dış halka veya her ikisiyle takılan yay benzeri, katmanlı bir halkadır.
Sarma Deseni ve Dolgu Malzemesi
Alternatif metal ve dolgu katmanları, spiral sarımlı contaya belirli bir düzeyde yerleşik esneklik kazandırır ve sızdırmazlık temasını hemen kaybetmeden küçük miktarda flanş hareketini veya küçük yüzey düzensizliğini karşılamasına olanak tanır. Metal sarım mekanik güç ve toparlanma sağlarken, dolgu şeridi her katmanda sarım ile flanş yüzü arasındaki mikroskobik boşluğu doldurur.
İç ve Dış Halka Desteği
Bir iç halka takıldığında, sarımın basınç altında içe doğru bükülmesini önler ve dolgu malzemesini delikteki proses akışı nedeniyle aşınmaya karşı korur. Dış merkezleme halkası, contanın flanş üzerinde doğru konumlandırılmasını sağlar ve bir sıkıştırma durdurucu görevi görerek montaj sırasında aşırı sıkmanın önlenmesine yardımcı olur. Bu halka bazlı destek sistemi, spiral sarımlı contaların çok çeşitli standart flanş tiplerinde bu kadar yaygın olarak kullanılmasının nedenlerinden biridir.
Yapısal ve Tasarım Farklılıkları
Aşağıdaki tablo, bir toplumda en sık ortaya çıkan genel yapısal farklılıkları özetlemektedir. kammprofil contası vs spiral wound gasket Her bir conta ailesinin tipik olarak nasıl oluşturulduğu ve monte edildiğine dayalı olarak tartışılacaktır.
| Özellik | Kammprofil Contası | Spiral Yara Contası |
|---|---|---|
| Çekirdek Yapı | Sağlam yivli metal çekirdek | Sarılmış metal şerit ve dolgu katları |
| Tipik Kurulu Kalınlık | Daha ince, daha kompakt profil | Nispeten daha kalın profil |
| Zamanla Sıkıştırma Ayarı | Genellikle daha düşük | Orta |
| Flanş Yüzeyi Gerekli | Daha pürüzsüz işlenmiş bir yüzeyi tercih eder | Daha geniş bir bitiş aralığını tolere eder |
| Yapısal Sertlik | Daha yüksek, sağlam çekirdek | Orta, more flexible |
| Yaygın Kullanım Modeli | Isı eşanjörleri, reaktörler, yüksek bütünlüklü flanşlar | Genel borular, vanalar, pompalar |
Kaplama Malzemesine Göre Sıcaklık Kontrolü
Bir conta üzerinde kullanılan kaplama veya dolgu malzemesinin maksimum çalışma sıcaklığı üzerinde genellikle taban conta mimarisinin kendisinden daha fazla etkisi vardır. Aşağıdaki çizgi grafik, her iki conta ailesi için PTFE, esnek grafit ve mika kaplama seçeneklerindeki tipik sıcaklık işleme eğilimlerini göstermektedir.
Mika yüzlü contalar genellikle üç ortak kaplama seçeneği arasında en yüksek sıcaklık aralığını destekler ve mika yüzlü bir kamm profil contası, bu avantajı mika yüzlü spiral sargılı contadan biraz daha fazla tutma eğilimindedir çünkü katı oluklu çekirdek, tekrarlanan termal döngü sırasında kaplama tabakasının pullanmaya karşı sabitlenmesine yardımcı olur. Bu, mika yüzlü kammprofil tasarımlarını, yüksek sıcaklıktaki proses ekipmanlarındaki endüstriyel kammprofil conta uygulamaları için ortak bir öneri haline getirir.
Endüstri Uygulama Dağıtımı
Aşağıdaki sütun grafiği, sıvı sızdırmazlık endüstrisinde gözlemlenen yaygın kullanım modellerine dayanarak, endüstriyel ekipman kategorilerinde kamm profil contalarının tipik olarak nerede belirtildiğinin genel, açıklayıcı bir dağılımını göstermektedir.
Isı eşanjörleri, kammprofile conta talebinin en büyük genel payını temsil eder; bu, tek bir ünite üzerindeki birçok boru demeti flanşında tekrarlanabilen ince, boyutsal olarak stabil bir conta gereksinimiyle uyumludur. Basınçlı kaplar, petrokimyasal borular, enerji üretim ekipmanları ve denizcilik veya gemi inşa uygulamaları, geri kalan yaygın kullanım kategorilerini tamamlar.
Genel Performans Radar Karşılaştırması
Aşağıdaki radar şeması, altı genel performans boyutunu yan yana özetlemekte ve her conta ailesinin nerede avantaj sağladığına ilişkin hızlı bir görsel okuma sağlamaktadır.
Genel şekil, büyük ölçüde sağlam oluklu çekirdeğin bir sonucu olarak, kamm profil contalarının sızdırmazlık performansı, sıcaklık direnci ve yapısal sağlamlık konusunda öne çıktığını göstermektedir. Spiral sarımlı contalar, genel endüstriyel borularda geniş çapta stoklanmış, geniş çapta uyumlu bir seçenek olarak uzun geçmişlerini yansıtarak kurulum kolaylığı ve uygulama çok yönlülüğü açısından öne çıkmaktadır.
Malzeme Seçenekleri ve Kaplama Katmanları
Her iki conta ailesi de tipik olarak, sızdırmazlığı sağlanan flanşın proses akışkanı, sıcaklık ve basınç koşullarına uyacak şekilde seçilen benzer bir çekirdek ve kaplama malzemeleri havuzundan yapılır. Yetenekli bir metal grafit conta tedarikçisi genellikle her iki ürün grubunda da kombinasyonlar sunacaktır, böylece mühendislik ekipleri mümkün olan yerlerde malzeme seçimlerini standartlaştırabilir.
| Bileşen | Ortak Seçenekler | Tipik Notlar |
|---|---|---|
| Kammprofil Çekirdek Metal | Paslanmaz çelik, karbon çeliği, alaşımlı çelik | Korozyona maruz kalma ve basınç sınıfına göre seçilir |
| Kammprofil Kaplama Katmanı | Grafit, PTFE, mika | Kimyasal direnci ve sıcaklık tavanını belirler |
| Spiral Sarımlı Metal | Paslanmaz çelik, alaşımlı çelik | Yay benzeri mekanik iyileşme sağlar |
| Spiral Yara Dolgu Malzemesi | Grafit, PTFE | Sargılar ve flanş yüzü arasındaki mikro boşlukları doldurur |
Endüstri Kullanım Durumuna Göre Kamp Profili Contası Karşılaştırması
Yaygın endüstriyel ekipman kategorileri arasında daha geniş bir kamp profili conta karşılaştırmasına bakmak, belirli bir ortamda neden bir conta ailesinin diğerine göre daha sık belirtilme eğiliminde olduğunu açıklamaya yardımcı olur.
Isı Eşanjörleri And Coolers
Isı eşanjörü kammprofil contası genellikle boru demeti ve kanal kapağı flanşları için tercih edilir çünkü ince yivli profil, daha sıkı kurulu boşluklara uyar ve tekrarlanan başlatma ve kapatma termal döngüleri yoluyla cıvata yükünü daha tutarlı tutar.
Basınçlı Kaplar And Reactors
Daha büyük çaplı gemi geçiş yolları ve erişim flanşları sıklıkla, belirli cıvata dairelerine ve oluk profillerine uyacak şekilde boyutlandırılmış özel bir kamm profil contası gerektirir ve büyük flanş çaplarında tutarlı sızdırmazlığı destekler.
Genel Boru Hattı ve Vana Flanşları
Standart boru hattı hatları, valf kapakları ve pompa gövdesi flanşları, çok çeşitli flanş yüzey kaplamalarıyla geniş uyumlulukları ve ortak boyutlarda hazır bulunabilmeleri sayesinde büyük ölçüde spiral sarımlı conta tasarımlarına güvenmeye devam ediyor.
Kammprofile ve Spiral Yara Contası Arasında Nasıl Seçim Yapılır
Aşağıdaki hususların sırayla ele alınması genel olarak belirli bir flanş veya ekipman parçası için iki conta ailesi arasındaki kararın daraltılmasına yardımcı olur.
- Çalışma sıcaklığı aralığını ve ekipmanın sıcak ve soğuk koşullar arasında ne sıklıkta geçiş yaptığını gözden geçirin.
- Daha ince yivli bir conta daha dar alanlara daha tutarlı bir şekilde uyabileceğinden, flanştaki mevcut takılı boşluğu kontrol edin.
- Daha pürüzsüz işlenmiş bir yüzün genellikle kamm profil contasına çok yakıştığını aklınızda tutarak flanş yüzeyinin kaplamasını doğrulayın.
- Özellikle düzenli olarak muayene için açılıp tekrar kapatılan ekipmanlarda cıvata yükü stabilitesi ihtiyaçlarını değerlendirin.
- Kaplama veya dolgu malzemesini proses sıvısı ve kimyasal uyumluluk gereksinimleriyle eşleştirin.
- Özel bir kammprofil conta boyutunun gerekli olup olmadığını veya standart spiral sargılı katalog boyutunun uygulamaya uyup uymayacağını belirleyin.
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Hangi tip seçilirse seçilsin, doğru kurulum uygulamasının her iki conta ailesinin de hizmet performansı üzerinde doğrudan etkisi vardır.
- Flanş cıvatalarını, flanş çevresinde sıralı bir düzen yerine yıldız veya çapraz bir düzen kullanarak kademeli olarak sıkın.
- Conta yüklemesinin eşit olmasını sağlamak için ilk geçişte tam torka ulaşmak yerine torku kademeli olarak uygulayın.
- Kurulumdan önce flanş yüzeyini kontrol edin ve temizleyin, eski conta kalıntılarını veya yüzey kalıntılarını giderin.
- Ekipman hizmetteki ilk termal döngüsünü tamamladıktan sonra cıvata torkunu yeniden kontrol edin.
- Yedek contaları kuruluma hazır olana kadar düz bir şekilde, nemden ve doğrudan güneş ışığından uzakta saklayın.
- Sızdırmazlık katmanı kalıcı olarak sertleşeceğinden, daha önce bir kez sıkıştırılmış bir contayı tekrar kullanmaktan kaçının.
Profesyonel Bir Kammprofil Conta Üreticisi ile Çalışmak
Ningbo Rilson Sızdırmazlık Malzemesi Co., Ltd 2007 yılında kuruldu ve merkezi Zhejiang Eyaleti, Ningbo'da olup, sıvı sızdırmazlık sistemlerinin güvenli ve güvenilir şekilde çalıştırılmasına adanmış 20.000 metrekareye yayılan bir üretim tesisini işletiyor. Şirket birden fazla üretim hattı işletmektedir ve dünyanın birçok bölgesinde yer alan müşterileri ile petrol, kimya, enerji, gemi yapımı ve makine imalatı sektörlerine yönelik sızdırmazlık contaları ve ilgili sızdırmazlık malzemelerinin tasarımı ve üretiminde uzmanlaşmıştır.

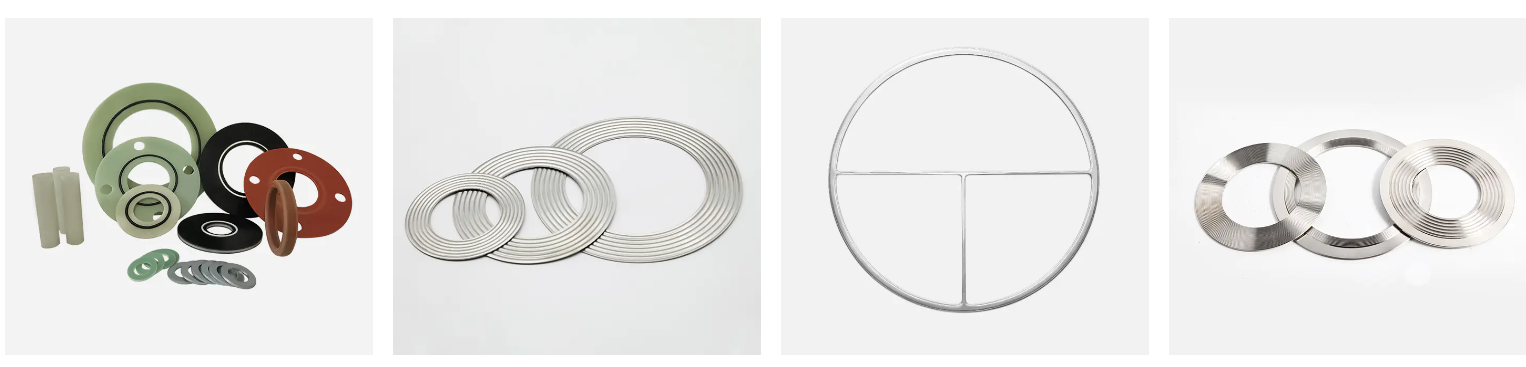

Tecrübeli biri olarak kammprofil contası manufacturer and kammprofil contası supplier Rilson ayrıca aynı tesiste spiral sarımlı contalar, halka bağlantı contaları, oluklu metal contalar, yalıtım kiti contaları ve asbestsiz contalar da üretmektedir; bu, müşteriler iki ürün ailesini yan yana karşılaştırırken tutarlı kalite kontrolünü destekler. Şirket aynı zamanda bir şirket olarak da çalışabilir. kampprofil conta üreticisi gerektiren projeler için özel kammprofil contası çekirdek metali, kaplama malzemesi, oluk profili ve dış boyut dahil olmak üzere belirli bir flanş çizimiyle eşleştirilir. olarak metal grafit conta tedarikçisi Rilson ayrıca ısı eşanjörü ve genel boru hizmeti için hem kammprofil hem de spiral sarımlı hatlarda kullanılan grafit yüzeyli ve grafit dolgulu ürünler de tedarik etmektedir.
Şirket, operasyonlarını dürüstlük, hassasiyet, yenilikçilik ve karşılıklı başarı ilkeleri etrafında yoğunlaştırarak, sıvı sızdırmazlık endüstrisindeki müşterilerini kaynak bulma süreci boyunca tutarlı mühendislik iletişimi ve üretim kapasitesiyle desteklemeyi amaçlamaktadır.
Sıkça Sorulan Sorular
S1: Kammprofil contası nedir?
Kammprofil contası, grafit, PTFE veya mika gibi ince, yumuşak bir sızdırmazlık tabakasıyla kaplanmış, sağlam oluklu bir metal çekirdekten yapılmış yarı metalik bir contadır.
S2: Spiral sargılı conta nedir?
Spiral sarılı bir conta, önceden oluşturulmuş bir metal şeridin yumuşak bir dolgu şeridi ile birlikte, genellikle iç ve dış halkalar tarafından desteklenen alternatif katmanlar halinde sarılmasıyla oluşturulur.
S3: Kammprofil conta ile spiral sarımlı conta arasındaki temel fark nedir?
Kammprofil conta, sertlik ve düşük sıkıştırma ayarı için katı yivli bir göbeğe dayanırken, spiral sarımlı conta, yay benzeri toparlanma için katmanlı metal sargılara ve dolguya dayanır.
S4: Isı eşanjörlerinde genellikle hangi tip tercih edilir?
Bir ısı eşanjörü kammprofil contası genellikle tercih edilir çünkü daha ince profili ve stabil cıvata yükü performansı, tekrarlanan termal döngüye iyi uyum sağlar.
S5: Kammprofile contalar yüksek sıcaklıktaki servise uygun mudur?
Evet, kammprofil contalar yüksek sıcaklık ve yüksek basınç ortamlarında, özellikle de proses koşulları için seçilen mika veya grafit kaplamalarla yaygın olarak kullanılmaktadır.
S6: Kammprofil contalar için hangi kaplama malzemeleri mevcuttur?
Yaygın kaplama seçenekleri arasında genel amaçlı hizmet için esnek grafit, kimyasal olarak agresif akışkanlar için PTFE ve daha yüksek sıcaklık uygulamaları için mika bulunur.
Soru 7: Spiral sarımlı contalar standart boru hattı flanşlarına uygun mudur?
Evet, spiral sarımlı contalar, geniş uyumlulukları nedeniyle çok çeşitli standart boru hattı, vana ve pompa flanşı türlerinde yaygın olarak kullanılır.
S8: Kamp profili contası ile spiral sarımlı conta arasında nasıl seçim yapabilirim?
İki tip arasında seçim yapmadan önce çalışma sıcaklığını, flanş yüzey kaplamasını, mevcut kurulu kalınlığı ve cıvata yükü stabilitesi gereksinimlerini göz önünde bulundurun.
S9: Kammprofile contaların özel bir flanş yüzeyi kaplamasına ihtiyacı var mı?
Kammprofile contalar genellikle daha düzgün işlenmiş flanş yüzeyinde en iyi performansı gösterir, çünkü yivli göbek, sızdırmazlık gerilimini dar temas tepe noktaları boyunca yoğunlaştırır.
S10: Bu contalar belirli flanş boyutlarına göre özel olarak üretilebilir mi?
Evet, belirli bir flanş çizimi için belirli iç ve dış çaplara, oluk profillerine, kalınlığa ve kaplama malzemesine uyacak şekilde özel bir kamm profil contası üretilebilir.
