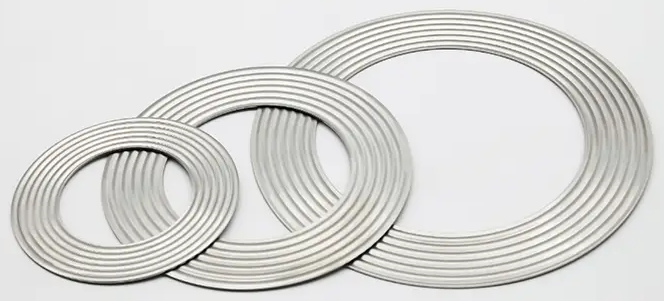

Oluklu metal contalar neden yüksek sıcaklık ve yüksek basınç koşullarında değiştirilemez?

Petrokimya, elektrik enerjisi, nükleer enerji ve diğer endüstriyel alanlarda, yüksek sıcaklık ve yüksek basınç (HT/HP) çalışma koşulları, contaların performansı konusunda çok katı gereksinimlere sahiptir. Sıradan contalar aşırı koşullar altında arızalanmaya eğilimlidir, bu da orta düzeyde sızıntıya, ekipman hasarına ve hatta güvenlik kazalarına neden olur. Metal Korige Conta, benzersiz yapısal tasarımı ve malzeme özellikleri sayesinde yüksek sıcaklık ve yüksek basınç koşullarında vazgeçilmez bir seçim haline gelmiştir.

1. Malzeme özellikleri: yüksek sıcaklık dayanımı, yüksek basınç dayanımı, korozyon direnci

Yüksek sıcaklık dayanımı (-200°C~1000°C)

Oluklu metal contalar yüksek performanslı alaşımlı malzemelerden yapılmıştır ve aşırı sıcaklıklara dayanabilir:

Paslanmaz çelik (316/321): -200°C~600°C'ye uygundur, genel korozyona dayanıklıdır.

Inconel 600/625: 1000°C'ye kadar sıcaklık dayanımı, hidrojen sülfit (H₂S) korozyonuna karşı dayanıklı.

Hastelloy C-276: Güçlü asitlere (hidroklorik asit, sülfürik asit gibi) ve yüksek sıcaklıkta oksidasyona dayanıklıdır.

Karşılaştırma: Metalik olmayan contalar (grafit, kauçuk gibi) 500°C'nin üzerinde karbonlaşacak veya eriyecektir; sıradan metal düz contalar ise yüksek sıcaklıklarda sürünme deformasyonuna eğilimlidir.

Yüksek basınç deformasyon direnci (>50MPa)

Metal oluklu yapı, flanş yüzeyindeki hafif düzensizliği telafi etmek ve sızdırmazlık arızasını önlemek için yüksek basınç altında elastik olarak deforme olabilir.

Sürünme direnci: Oluklu contaların elastik toparlanma oranı %90'dan fazladır, düz metal contalar ise yüksek basınç altında plastik deformasyona eğilimlidir, bu da cıvatanın gevşemesine ve sızıntıya neden olur.

Korozyona dayanıklılık ve ortam uyumluluğu

Yüzey kaplama teknolojisi: PTFE (asit ve alkali direnci), gümüş (artırılmış termal iletkenlik) veya nikel (klorür iyonu korozyon direnci) kaplanabilir.

Uygulanabilir ortamlar: asidik gaz (CO₂, H₂S), güçlü alkali, sıvı metal vb.

Karşılaştırma: Kauçuk contalar yağa maruz kaldığında şişmeye eğilimlidir ve grafit contalar güçlü oksitleyici ortamda tozlaşmaya eğilimlidir.

2. Yapısal avantajlar: elastik dengeleme ve yüksek sızdırmazlık performansı

Oluklu elastik dengeleme mekanizması

Oluklu tepe-vadi yapısı, basınç altındayken elastik deformasyon üretir ve flanş yüzeyinin düzgünsüzlüğüne otomatik olarak uyum sağlar.

Geri tepme performansı: Cıvata ön yükü azalsa bile oluklu yapı sızdırmazlığı koruyabilir (düz contalar gevşediğinde sızıntı yapar).

Çok katmanlı kompozit tasarım (geliştirilmiş conta)

İç metal oluklu dış esnek grafit: hem metal mukavemeti hem de metalik olmayan sızdırmazlık.

Uygulama senaryosu: Nükleer santralin ana buhar boru hattı (aynı zamanda yüksek sıcaklığa ve radyasyona dayanıklı olması gerekir).

Karşılaştırma: Düz metal contalar flanş deformasyonuna uyum sağlayamaz ve yerel gerilim yoğunlaşması nedeniyle sızıntıya eğilimlidir.

Geleneksel contalarla performans karşılaştırması :

3. Bakım noktaları oluklu metal conta

• Kurulum önlemleri

Kurulum öncesi inceleme

Conta durumu: herhangi bir girinti, çatlak veya korozyon olmadığını doğrulayın (özellikle oluklu alanda).

Flanş yüzeyi: temizleyin ve düzlüğü (pürüzlülük Ra≤0,8μm), çizik veya pas olup olmadığını kontrol edin.

Cıvatalar: yeni cıvatalar kullanın veya çekme deformasyonu olmadığını doğrulayın ve dişlere tutukluk önleyici madde uygulayın.

Doğru kurulum adımları

Ortaya yerleştirme: Conta, flanş sızdırmazlık yüzeyini tamamen kaplamalı ve herhangi bir sapmaya izin verilmemelidir.

Ön yük kontrolü: Standart torka göre kademeli olarak çapraz sıkın (ASME B16.5 tarafından önerilen %50-%80-%100 üç adımlı yöntem gibi).

Aşırı basınçtan kaçının: Aşırı tork, olukların çökmesine neden olabilir (üretici tarafından sağlanan sıkıştırma oranına bakın, genellikle %30-%50).

Yasaklanan davranış:

Düzleştirilmiş contaların tekrar kullanılması (elastik arıza).

Şiddetli bir şekilde takmak için çekiç veya pnömatik aletler kullanın.

• Sökme ve değiştirme standartları

Değiştirmenin gerekli olduğu durumlar

Oluklu yapı hasarı: oluk düzleşmiş, kırılmış veya kısmen çökmüş (elastik kayıp).

Korozyon/aşınma: Metal alt tabaka üzerinde çukurlaşma, çatlaklar veya büyük ölçekli kaplama dökülmesi görülebilir.

Sızıntı geçmişi: Aynı conta konumunda tekrarlanan sızıntı, conta arızasını gösterir.

Güvenli sökme işlemi

Basıncı tahliye edin ve ortam sıcaklığına soğutun.

Flanş yüzeyinin aniden fırlamasını önlemek için cıvataları çapraz sırayla gevşetin.

Eski conta kalıntılarını temizleyin (flanşı kazımak için keskin aletler kullanmayın).

• Depolama ve taşıma özellikleri

Saklama koşulları

Çevre: sıcaklık 5-30°C, nem ≤%60, asit ve alkali aşındırıcı gazlardan uzak.

Ambalaj: Depolama için orijinal neme dayanıklı sert kutu, istifleme veya bükme yok.

Taşıma gereksinimleri

Çarpmalardan kaynaklanan oluk deformasyonunu önlemek için darbeye dayanıklı bir kutuya sabitlenmiştir.

Etiketlerde "Basmayın" ve "Neme dayanıklı" ifadesi yer alır.
