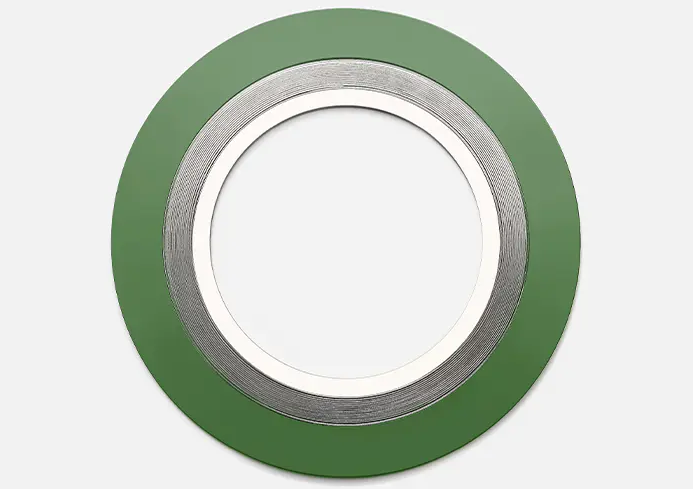

Spiral yara contası nedir?

Spiral yara contaları boruları, valfleri ve basınçlı kapları sızdırmazlık için yaygın olarak kullanılan metal-nonmetal kompozit contadır. Eşsiz yapıları, metalin gücünü metal olmayan esneklikle birleştirerek onları yüksek sıcaklık, yüksek basınç ve aşındırıcı ortam uygulamalarında kullanmaya uygun hale getirir. Alternatif oluşturulmuş metal teller ve yumuşak dolgu malzemesiden oluşan spiral yara contaları, iki flanş arasında sıkıştırıldığında oldukça etkili bir conta oluşturur. Metal şeridin ortasındaki V şeklinde taç, bir yay görevi görür ve conta değişen koşullar altında artan esneklik sağlar. Dolgu ve tel malzemeler, değişen kimyasal uyumluluk gereksinimlerini karşılayacak şekilde ayarlanabilir.

1. Spiral yara contalarının yapısı ve bileşimi
Metal şeritler: Tipik olarak paslanmaz çelik (304 ve 316 gibi), titanyum ve monel gibi korozyona dirençli alaşımlardan yapılmış, metal şeritler elastik destek sağlamak için V- veya W şeklinde bir kesite bastırılır.
Metalik olmayan dolgu katmanları: Genellikle grafit, politetrafloroetilen (PTFE) ve mika gibi malzemelerden yapılmış, bu dolgu katmanları bir conta sağlamak ve yüzey düzensizliklerini telafi etmek için metal şeritler arasına gömülüdür. İç ve dış halkalar (isteğe bağlı):
İç halka: Medyanın contayı dahili olarak aşındırmasını önleyerek metal şerit gevşeme riskini azaltır.
Dış halka (karbon çeliği veya paslanmaz çelik): Contayı konumlandırır, aşırı sıkıştırmayı önler ve basınç direncini iyileştirir.

2. Özellikler ve avantajlar
Aşırı koşullara dirençli: Yüksek sıcaklıklara (malzemeye bağlı olarak 1000 ° C veya daha yüksek) ve yüksek basınçlara (Sınıf 900 flanşları ve üstü gibi) dayanır.
Mükemmel sızdırmazlık: Metal ve metalik olmayan malzemelerin kombinasyonu, küçük flanş yüzey düzensizliklerine bile uyum sağlar.
Kimyasal direnç: Farklı metaller ve dolgu malzemeleri seçerek asitler, alkaliler, yağ ve gaz gibi ortamlarla uyumludur.
Elastik esneklik: Metal şeridin spiral yapısı, basınç değişikliklerinden sonra bile bir contayı korur.

3. ortak türler Spiral yara contaları
Temel tip (halka yok): Standart flanşlar için uygun olan sadece metal ve metalik olmayan spiral yara tabakalarını içerir.
İç halkalı tip: Yüksek basınç veya kolayca erozif ortam için uygun olan iç basınç direncini geliştirir.
Dış halkalı yazın: Conta çökmesini önleyerek kolayca montaj ve konumlar. Spiral Yara Contaları: Her iki tipin avantajlarını birleştirin ve zorlu uygulamalar için uygundur (API 6A gibi).

4. Spiral yara contalarının uygulamaları
Petrokimya: Boru flanşları, reaktörler ve ısı eşanjörleri.
Güç endüstrisi: Buhar türbinleri ve yüksek sıcaklık kazan sistemleri.
Farmasötik/Gıda: Sıhhi PTFE Dolgusu gerektiren uygulamalar.
Havacılık ve Uzay: Yakıt Sistemi Contaları.

5. Seçim düşünceleri
Malzeme Eşleştirme: Metal şeridi ve dolgu katmanını ortalamanın aşınabilirliğine ve sıcaklığına göre seçin.
Flanş Standardı: Flanş derecesini (ANSI, DIN ve JI'ler gibi) ve boyutları onaylayın.
Basınç Derecesi: Farklı sarma yoğunlukları basınç taşıma kapasitesini etkiler.
Kurulum Gereksinimleri: Arızaya yol açabilecek lokal aşırı basınçtan kaçınmak için cıvatalar eşit olarak sıkılmalıdır.

6. Diğer contalarla karşılaştırma
Metal düz contalar: yüksek sertlik ancak zayıf tazminat, son derece yüksek cıvata yükleri gerektirir.
Kauçuk contalar: Sadece düşük sıcaklıklar ve basınçlar için uygun ve yaşlanmaya eğilimlidir.
Grafit kompozit contalar: metal desteği yok ve yüksek sıcaklıklarda kırılganlığa eğilimli. .
