Oluklu metal contalar nedir?

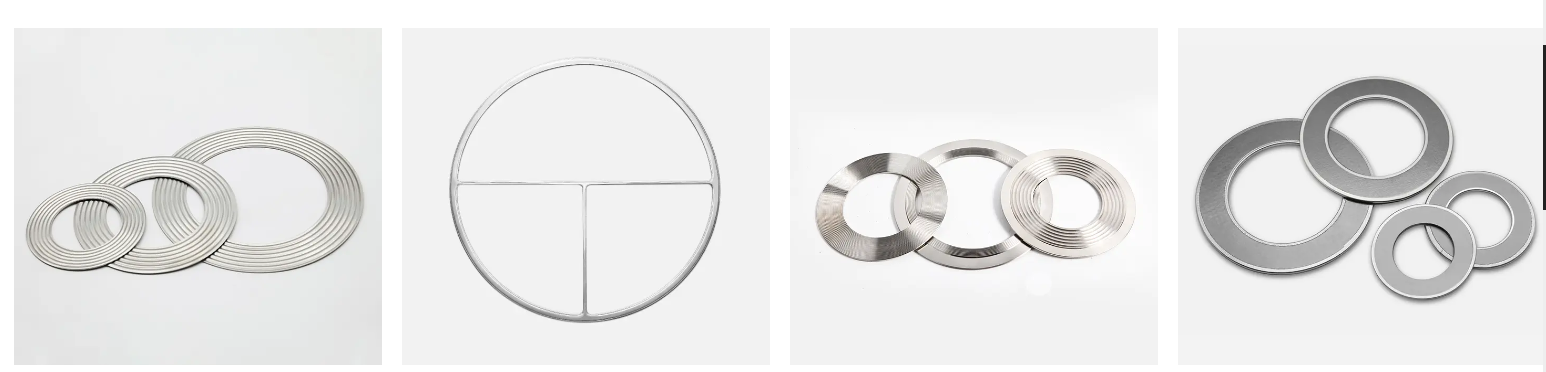

Corrugated metal gaskets are a type of mechanical element used for sealing. Özel bir işlemle ince metal tabakalardan yapılmıştır ve normal dalgalı içbükey ve dışbükey desenlere (yani "oluklar") sahip dairesel halka şeklindeki bir contaya basılır. CMG gaskets are considered the standard for corrugated metal gasket technology. CMG gaskets are an ideal choice for Class 150 and Class 300 ASME flanges with minimal bolt load.

1. Main Features and Working Principles
(1) esneklik ve esneklik:
The corrugated structure is like a tiny spring. When the flange bolts are tightened, the corrugations are compressed; Ve ekipman çalışma sırasında sıcaklık ve basınç değişiklikleri nedeniyle titreştiğinde veya flanşlar hafifçe ayrıldığında, sıkıştırılmış oluklar bu değişikliği telafi etmek için geri tepebilir, her zaman sızdırmazlık yüzeyleri arasındaki teması sürdürür ve sızıntıyı önler. This is the key to its superiority over flat gaskets.
(2) High sealing pressure ratio:
Olukun temas alanı nispeten küçük olduğundan, birim alan başına basınç (spesifik basınç) aynı cıvata ön yükü altında daha fazladır, bu da küçük flanş yüzey kusurlarını sıkıştırmayı ve doldurmayı kolaylaştırır, böylece ilk sızdırmazlığa ulaşır.
(3) Çeşitli metal malzemeler mevcuttur:
Different metal materials can be selected according to different media (such as corrosiveness) and working conditions (temperature, pressure). Common ones are: 304/316 stainless steel: the most commonly used, with good corrosion resistance and comprehensive performance. Carbon steel: used for non-corrosive working conditions, such as high-temperature steam. Special alloys: such as Hastelloy, Monel, and Inconel, used in corrosive or high-temperature environments.
(4) Soft cover layer available:
Daha iyi hava geçirmezlik veya mühür özel ortam elde etmek için, oluklu metal contanın üst ve alt temas yüzeylerinde bir yumuşak sızdırmazlık malzemesi tabakası örtülebilir: grafit: yüksek sıcaklığa dayanıklı, kimyasal olarak inert ve en yaygın kullanılan. PTFE (polytetrafluoroethylene): excellent chemical corrosion resistance. Mica: Used for extremely high temperatures (such as high-temperature applications in oxidizing atmospheres).
Bu yapıya, metalin mukavemetini ve sıcaklık direncini yumuşak bir kapak katmanının mükemmel sızdırmazlık özellikleriyle birleştiren metal ceketli bir conta denir.

2. Main Types
Oluklu metal contalar yaygın olarak iki ana tipte bulunur:
Temel oluklu metal conta:
Made solely of corrugated metal strips, without a cover layer. It relies on the metal's inherent elasticity and high sealing pressure ratio to achieve a seal. It is commonly used in applications where temperatures and pressures are high but the media is not highly corrosive.
Kapak tabakasına sahip oluklu metal conta (metal ceketli conta):
Temel oluklu metal contanın üst ve alt yüzeylerine bir yumuşak sızdırmazlık malzemesi tabakası (grafit tabakası gibi) uygulanır ve daha sonra kenarlar bir kalıp ile sarılır ve sabitlenir. Bu, endüstride en sık kullanılan tiptir.

3. Advantages and Applications
Avantajları:
Uyarlanabilirlik: Basınç ve sıcaklıktaki dalgalanmaları ve hafif flanş deformasyonunu barındırabilir.
Güvenilir Sızdırmazlık: Düz contalardan çok daha iyi sızdırmazlık performansı.
Yüksek sıcaklık ve yüksek basınçlı direnç: Metal gövde, metalik olmayan contalardan çok daha yüksek sıcaklıklara ve basınçlara dayanabilir. Corrosion Resistance: Material selection allows for adaptability to various media.
Uzun hizmet ömrü: Mükemmel esneklik, stres gevşeme ve başarısızlığa karşı daha az duyarlı hale getirir.

Tipik uygulamalar:
Petrokimya endüstrisinde borular, vanalar, pompalar ve basınçlı kap flanşları.
Güç endüstrisinde buhar türbinleri ve kazan sistemleri.
Farmasötik ve gıda endüstrileri (PTFE kaplamalı 316 paslanmaz çelik yaygındır).
Güvenilir sızdırmazlık gerektiren herhangi bir orta, yüksek basınç ve yüksek sıcaklık flanş bağlantısı.
