Optimum Performans için Isı Eşanjörü Contalarını Doğru Şekilde Nasıl Takabilirim?

Isı eşanjörü contaları kimya, ilaç, enerji üretimi ve iklimlendirme gibi çeşitli endüstrilerde yaygın olarak kullanılan temel bileşenlerdir. Akışkanlar arasında ısı transfer ederek sıcaklık kontrolünü kolaylaştırırlar. Isı değiştiricilerin çalışmasında sızdırmazlık elemanı olarak contaların önemi yadsınamaz. Isı eşanjörü contalarının doğru montajı yalnızca ekipmanın sızdırmazlık bütünlüğünü sağlamakla kalmaz, aynı zamanda ısı eşanjörünün performansını ve ömrünü de önemli ölçüde artırır. Bu makale, çalışma sırasında optimum sızdırmazlık ve termal verimliliği sağlamak için ısı eşanjörü contalarının nasıl doğru şekilde takılacağı konusunda ayrıntılı rehberlik sağlayacaktır.

1. İşlevini Anlamak Eşanjör Contaları
Isı eşanjörü contalarının ana işlevi etkili bir sızdırmazlık sağlamak, ortam sızıntısını önlemek ve ısı eşanjörü içinde düzgün ısı transferini sağlamaktır. Contalar ayrıca, tehlikeli maddelerin sızıntısının önlenmesinin çok önemli olduğu kimya ve farmasötik üretim gibi endüstrilerde çok önemli olan farklı ortamlar arasında karışmayı veya çapraz kontaminasyonu da önler.

Yanlış conta takılması, ortam sızıntısına, ısı değişim verimliliğinin azalmasına, ekipmanın aşırı ısınmasına ve hatta arızalara yol açabilir. Bu nedenle, doğru conta kurulumunun sağlanması, ekipmanın düzgün çalışmasının sürdürülmesi açısından çok önemlidir.

2. Eşanjör Contalarını Takmadan Önce Hazırlık Çalışması
Isı eşanjörü contalarını doğru şekilde takmadan önce aşağıdaki hususları içeren kapsamlı bir hazırlık gereklidir:

(1) Conta Malzemesinin ve Teknik Özelliklerinin Kontrol Edilmesi

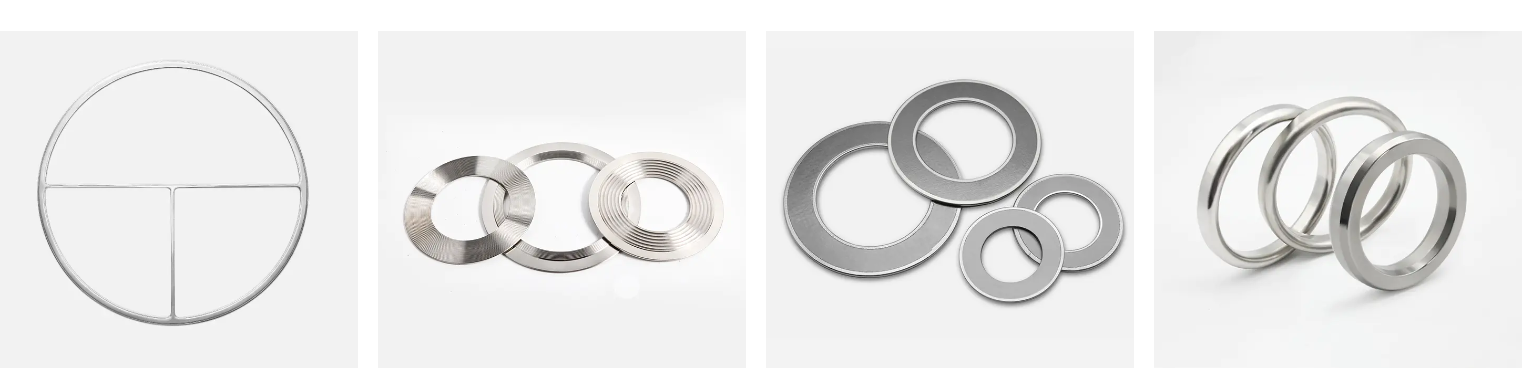

Isı eşanjörü contasının malzemesi, ekipmanın çalışma ortamına, ortam özelliklerine, sıcaklık ve basınç koşullarına göre seçilmelidir. Yaygın ısı eşanjörü conta malzemeleri arasında kauçuk contalar, metal contalar, esnek grafit contalar ve PTFE contalar bulunur. Conta seçerken uygulanabilir sıcaklığı, basıncı ve kimyasal direnci doğrulanmalıdır. Yalnızca uygun malzeme contanın uzun süreli stabil çalışmasını sağlayabilir.
Ayrıca contanın boyutunun ve özelliklerinin ısı eşanjörünün temas yüzeyiyle eşleştiğinden emin olun. Spesifikasyonlara uymayan contaları kullanmaktan kaçının çünkü bu, zayıf sızdırmazlık ve sızıntıya neden olabilir.

(2) Temas Yüzeyinin Temizlenmesi
Contayı takmadan önce ısı eşanjörünün temas yüzeyi temiz olmalıdır. Temas yüzeyi yağ, toz, korozyon ve contanın sızdırmazlık performansını etkileyebilecek her türlü yabancı maddeden arındırılmış olmalıdır. Temizleme yöntemleri, temizlik maddeleri, fırçalar veya bezler kullanmayı ve gerekirse kurutmak için basınçlı hava kullanmayı içerebilir. Herhangi bir küçük yabancı madde veya kir, contanın sızdırmazlık performansını etkileyerek sızıntıya veya hasara neden olabilir.

(3) Temas yüzeyinin düzlüğünü kontrol edin
Isı değiştiricinin temas yüzeyinin düz ve pürüzsüz olması gerekmektedir. Temas yüzeyinde çizikler, deformasyon veya korozyon varsa, bu durum contanın iyi bir sızdırmazlık oluşturmasını engelleyebilir. Gerekirse, düzlüğünü sağlamak için temas yüzeyini taşlamak veya düzeltmek için özel aletler kullanılabilir.

(4) Uygun araçları seçin
Isı eşanjörü contalarını takarken anahtar, cıvata ve basınç test aletleri gibi bazı profesyonel aletlere ihtiyaç vardır. Bu araçlar, contanın kurulum sırasında eşit basınç almasını sağlamaya ve aşırı sıkıştırmayı veya gevşemeyi önlemeye yardımcı olur.

3. Eşanjör Contalarının Doğru Kurulum Adımları
Isı eşanjörü contalarının takılmasına ilişkin standart adımlar aşağıdadır. Bu adımların takip edilmesi optimum conta performansını sağlayacaktır.
(1) Contanın konumlandırılması
Öncelikle contayı ısı eşanjörünün temas yüzeyine dikkatlice yerleştirin. Contanın herhangi bir kayma veya bükülmeden kaçınarak temas yüzeyi ile mükemmel şekilde hizalandığından emin olun. Yön gereksinimleri olan contalar için (işaretli metal contalar gibi) doğru yönlendirmeyi sağladığınızdan emin olun.
Yerleştirme sırasında, özellikle esnek grafit ve kauçuk contalar gibi kolayca kirlenen malzemeler için contanın temas yüzeyine ellerinizle doğrudan dokunmaktan kaçının. Contayı temiz ve sağlam tutmak için çalışmaya yardımcı olacak temiz aletler kullanın.

(2) Cıvataların takılması ve eşit şekilde sıkılması
Conta yerleştirildikten sonra cıvataları takmaya başlayın. Cıvatalar, ısı eşanjörünün köşegeninden başlayarak takılmalı ve kademeli olarak eşit şekilde sıkılmalıdır. Bu, conta üzerinde eşit kuvvet dağılımı ve optimum sızdırmazlık performansı sağlamak için çok önemli bir adımdır. Tüm cıvataları aynı anda sıkmaktan kaçının; bunun yerine contanın eşit şekilde sıkıştırıldığından emin olmak için kademeli olarak ilerleyin.
Her bir cıvatanın torku, üreticinin sağladığı spesifikasyonlara göre sıkılmalıdır. Belirli bir tork gereksinimi yoksa uygun sıkma kuvvetini sağlamak için bir tork anahtarı kullanılabilir. Aşırı sıkma contanın hasar görmesine veya deformasyonuna neden olabilir, az sıkma ise sızdırmazlığın zayıf olmasına neden olabilir.

(4) Çapraz sıkma yöntemi
Çapraz sıkma yönteminin kullanılması, ısı eşanjörü contalarının eşit kurulumunu ve iyi sızdırmazlık performansını sağlamanın yaygın bir yoludur. Cıvataların çapraz düzende kademeli olarak sıkılmasıyla conta eşit kuvvet alır. Tipik olarak, ilk turda sadece kısmi bir sıkma yapılır ve ikinci turda tam sıkma yapılır.

(5) Sızıntıların kontrol edilmesi
Kurulumdan sonra sızıntı olup olmadığının kontrol edilmesi çok önemlidir. Contanın sızdırmazlık performansı, pnömatik basınç testi, hidrolik basınç testi veya gaz sızıntısı tespit cihazları kullanılarak test edilebilir. Belli bir basınç uygulayarak ve sızıntı olup olmadığını gözlemleyerek contanın doğru takıldığından emin olabilirsiniz.

(6) Çalıştırma Öncesi Denetim
Isı eşanjörü çalışmaya başlamadan önce son bir inceleme yapın. Gevşek cıvata olup olmadığını kontrol edin, contanın düzgün şekilde hizalandığından emin olun ve herhangi bir sızıntı veya anormallik olmadığını doğrulayın. Gerekirse, uygun bir sızdırmazlık sağlamak için cıvataları yeniden sıkın.

4. Yaygın Kurulum Hataları ve Çözümleri
Conta montajı basit bir işlem gibi görünse de, fiili çalışma sırasında bazı yaygın hatalar yine de meydana gelebilir. İşte bazı yaygın hatalar ve bunlardan nasıl kaçınılacağı:

(1) Aşırı Sıkma veya Gevşetme
Cıvataların aşırı sıkılması veya gevşetilmesi contanın hasar görmesine veya sızdırmazlığın zayıf olmasına neden olabilir. Aşırı sıkma contanın çatlamasına veya elastikiyetini kaybetmesine neden olabilir, gevşetme ise sızıntılara neden olabilir. Bu nedenle, belirtilen tork gereksinimlerine göre sıkın ve contanın eşit şekilde gerilmesini sağlamak için eşit basınç uygulayın.

(2) Temiz Olmayan Temas Yüzeyleri
Kirli temas yüzeyleri zayıf sızdırmazlığın yaygın bir nedenidir. Herhangi bir toz, yağ veya yabancı madde contanın sızdırmazlık performansını etkileyeceğinden, kurulumdan önce temas yüzeylerinin tamamen temiz olduğundan emin olunması önemlidir.

(3) Uyumsuz Contaların Kullanılması
Uyumsuz contaların kullanılması (yanlış boyut veya çalışma koşullarına uygun olmayan malzeme gibi) sızdırmazlık arızalarına yol açacaktır. Bu nedenle uygun conta malzemesi ve boyutunun seçilmesi çok önemlidir. Çalışma koşullarına (sıcaklık, basınç ve ortam gibi) göre uygun bir conta seçin ve ısı eşanjörünün temas yüzeyiyle eşleştiğinden emin olun.

(4) Contanın Yaşlanmasını Göz Ardı Etmemek
Isı eşanjörü contalarının sınırlı bir ömrü vardır. Yüksek sıcaklıklara, yüksek basınca ve aşındırıcı kimyasal maddelere uzun süre maruz kalmak, contanın eskimesine ve sızdırmazlık performansında azalmaya neden olabilir. Bu nedenle, ekipmanın uzun süreli stabilitesini sağlamak için contanın durumunu düzenli olarak inceleyin ve eskimiş veya hasar görmüş contaları derhal değiştirin.
